      Фундаменты ФМ для опор освещения

      Главная
      -
      Каталог
      -
      Закладные детали фундамента опор освещения
      Опоры освещенияСветильникиСветофорные опорыМачты освещенияРамные опоры дорожных знаковЗакладные детали фундаментаКронштейны
      -
      Фундаменты ФМ для опор освещения
      Выносная консольКонсольные фундаменты
      Фильтр
      По популярности По алфавиту По цене
      ЗДФ-0,325-3,0-550/440-36х12 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,325-3,0-550/440-36х12 б
      Под заказ
      Артикул: ITM-ЗДФ-0,325-3,0-550/440-36х12 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,325-3,0-540/440-36х12 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,325-3,0-540/440-36х12 б
      Под заказ
      Артикул: ITM-ЗДФ-0,325-3,0-540/440-36х12 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,159-2,0-К320/230-20х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,159-2,0-К320/230-20х4 б
      Под заказ
      Артикул: ITM-ЗДФ-0,159-2,0-К320/230-20х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,108-1,2-К190/140-16х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,108-1,2-К190/140-16х4
      Под заказ
      Артикул: ITM-ЗДФ-0,108-1,2-К190/140-16х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,273-2,5-495/380-30х8 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,273-2,5-495/380-30х8 б
      Под заказ
      Артикул: ITM-ЗДФ-0,273-2,5-495/380-30х8 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,133-2,0-К295/200-20х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,133-2,0-К295/200-20х4 б
      Под заказ
      Артикул: ITM-ЗДФ-0,133-2,0-К295/200-20х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,219-2,5-395/310-24х8 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,219-2,5-395/310-24х8 б
      Под заказ
      Артикул: ITM-ЗДФ-0,219-2,5-395/310-24х8 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,273-2,5-495/420-30х6 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,273-2,5-495/420-30х6 б
      Под заказ
      Артикул: ITM-ЗДФ-0,273-2,5-495/420-30х6 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,325-2,5-495/420-30х6-20 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,325-2,5-495/420-30х6-20 б
      Под заказ
      Артикул: ITM-ЗДФ-0,325-2,5-495/420-30х6-20 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,325-2,5-540/440-30х12 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,325-2,5-540/440-30х12 б
      Под заказ
      Артикул: ITM-ЗДФ-0,325-2,5-540/440-30х12 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,159-2,0-К395/300-20х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,159-2,0-К395/300-20х4 б
      Под заказ
      Артикул: ITM-ЗДФ-0,159-2,0-К395/300-20х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,133-1,5-К320/230-20х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,133-1,5-К320/230-20х4 б
      Под заказ
      Артикул: ITM-ЗДФ-0,133-1,5-К300/200-20х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-108-1,5-02-г (4)(К245-160-М16х4-8)
      Быстрый просмотр
      Закладная деталь ЗДФ-108-1,5-02-г-К245-160-М16х4-8
      Под заказ
      Артикул: ITM-ЗДФ-108-1,5-02-г (4)(К245-160-М16х4-8)
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-0,219-2,5-400/310-24х8 б
      Быстрый просмотр
      Закладная деталь ЗДФ-0,219-2,5-400/310-24х8 б
      Под заказ
      Артикул: ITM-ЗДФ-0,219-2,5-400/310-24х8 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-108-1,0-02-г (4)(К190-140-М16х4-8)
      Быстрый просмотр
      Закладная деталь ЗДФ-108-1,0-02-г (К190-140-М16х4-8)
      Под заказ
      Артикул: ITM-ЗДФ-108-1,0-02-г (4)(К190-140-М16х4-8)
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      ЗДФ-159-1,5-02-г-К295/200-М20х4 б
      Быстрый просмотр
      Закладная деталь ЗДФ-159-1,5-02-г-К295/200-М20х4 б
      Под заказ
      Артикул: ITM-ЗДФ-159-1,5-02-г-К295/200-М20х4 б
      Узнать цену
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

      Трубчатая закладная деталь фундамента (ФМ/ЗДФ)

      Закладная деталь фундамента применяются для установки фланцевой опоры освещения.


      Номенклатура может отличаться в зависимости от производителя.

      В зависимости от места производства трубчатая закладная деталь фундамента может называться ФМ, ЗДФ или ЗФ. Поэтому мы рекомендуем при выборе закладной детали для опоры освещения обращать внимание на ее характеристики: высоту, диаметр, размер крепежа и кол-во отверстий под него, размер фланца и межцентровое расстояние.

      Фундамент ФМ – это прямая закладная деталь, выполненная из одной трубной стальной заготовки.

      Устанавливается в местах, где нет ограничений по бурению скважины в глубину (нет проходящих подземных коммуникаций: канализации, проложенных электропроводов и т.д.).

      Фундамет ФМ – наиболее популярная закладная деталь для фланцевых опор освещения. Форма фланца и диаметр трубы подбираются в зависимости от характеристик опоры освещения и места установки.

      Предприятие Энерго-Арсенал производит следующие номенклатуры фундаментов ФМ:

      • Закладная деталь ЗДФ-108-1,0-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,0-02-г (4)(К190-140-М16х4-8)

      • Закладная деталь ЗДФ-108-1,2-02-г (4)(К190-140-М16х4-8) - аналог ФМ-108-1,2-02-г (4)(К190-140-М16х4-8)

      • Закладная деталь ЗДФ-108-1,5-02-г (4)(К245-160-М16х4-8) - аналог ФМ-108-1,5-02-г (4)(К245-160-М16х4-8)

      • Закладная деталь ЗДФ-133-1,5-02-г (4)(К320-230-М20х4-10) - аналог ФМ-133-1,5-02-г (4)(К320-230-М20х4-10)

      • Закладная деталь ЗДФ-133-2,0-02-г (4)(К295-200-М20х4-10) - аналог ФМ-133-2,0-02-г (4)(К295-200-М20х4-10)

      • Закладная деталь ЗДФ-159-1,5-02-г (4)(К295-200-М20х4-10) - аналог ФМ-159-1,5-02-г (4)(К295-200-М20х4-10)

      • Закладная деталь ЗДФ-159-2,0-02-г (4)(К320-230-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К320-230-М20х4-10)

      • Закладная деталь ЗДФ-159-2,0-02-г (4)(К395-300-М20х4-10) - аналог ФМ-159-2,0-02-г (4)(К395-300-М20х4-10)

      • Закладная деталь ЗДФ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14) - аналог ФМ-219-2,5-01/02-г/б (5)(Д400-310-М24х8-14)

      • Закладная деталь ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16) - аналог ФМ-ЗДФ-273-2,5-01/02-б/г (6)(Д495-420-М30х6-16)

      • Закладная деталь ЗДФ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20)

      • Закладная деталь ЗДФ-325-2,5-01/02-б/г (8)(Д540-440-М30х12-20) - аналог ФМ-325-2,5-01/02-г/б (8)(Д495-420-М30х6-20).

      Покрытие закладных деталей ЗДФ/ФМ


      Закладные детали фундамента для защиты от коррозии покрываются слоем битумной мастики или грунт-эмалью, в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602.

      Возможно нанесение защитного покрытия методом горячего цинкования.

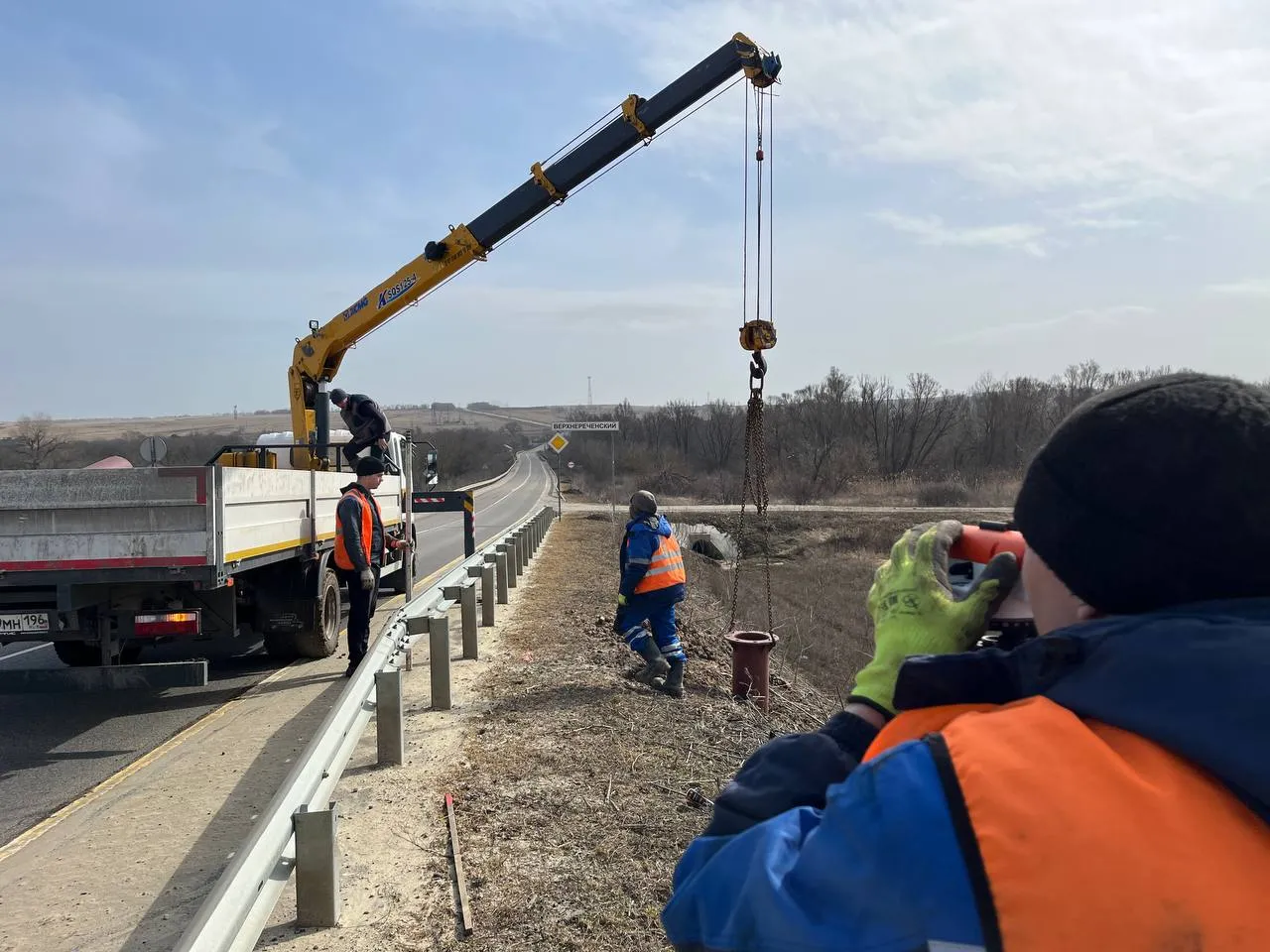

      Установка закладных деталей


      При выборе фундамента для установки опоры освещения важно учитывать тип грунта: каменистый, песчаный, глиняный, наличие проходящих под землей технических коммуникаций и нагрузку. При подборе фундамента для опоры освещения также важно учитывать, что диаметр и форма фланца закладной детали должны совпадать с диаметром и формой фланца самой опоры.

      Этапы монтажа фланцевой закладной детали:

      1. Разметка мест установки опор освещения.

      2. Бурение котлована (в зависимости от размера опоры, но не менее 1 метра в глубь).

      3. Прокладка питающего кабеля (в случае подземного подвода к опоры).

      4. Закладную деталь фундамента размещают в котловане, диаметр которого доложен быть на 10 см больше диаметра опоры освещения.

      5. Питающий кабель закладывают в защитных кожух (полиэтиленовую трубу) и выводят наружу - над фланцем закладной детали.

      6. Между закладной деталью и стенками котлована устанавливаются деревянные клиновые распорки (не менее 3), контролируя горизонтальность плоскости фланца.

      7. После чего закладная деталь бетонируется в грунте путем заливки бетонным раствором класса min В-20. Полости и пустоты не допускаются.

      8. Поверхность нужно выровнять по горизонтали, чтобы обеспечить прилегания основания опоры, после схватывания бетона, покрыть слоем битума.

      Опора освещения устанавливается на закладную деталь только после застывания бетонного основания - не ранее, чем через трое суток.

      Купить закладные детали ЗДФ/ФМ

      Предприятие Энерго-Арсенал изготавливает опоры освещения с комплектующими: закладными деталями, кронштейнами, уличными светильниками.

      Список опор освещения и закладных деталей в наличии доступен на странице - https://itm-pro.ru/instock/

      Розничная цена закладных деталей фундамента начинается от 2 527 рублей.

      Чтобы купить закладные детали для опор освещения, Вы можете оставить заявку на сайте или прислать запрос на почту - info@itm-pro.ru


      • Опоры освещения
        • Опоры силовые
        • Опоры несиловые
        • Складывающиеся опоры
        • Граненые опоры
        • Трубчатые опоры
        • Парковые опоры
      • Светильники
      • Светофорные опоры
        • Светофорные опоры ОГСГ
        • Светофорные опоры ОСФГ
      • Мачты освещения
        • Мачты освещения с мобильной короной: ВМО и МГФ-М
        • Мачты освещения со стационарной короной: ВМОН и МГФ-С
      • Рамные опоры дорожных знаков
        • Г-образные опоры дорожных знаков
        • П-образные опоры дорожных знаков
        • Т-образные опоры дорожных знаков
      • Закладные детали фундамента
        • Фундаменты ФМ
        • Выносная консоль
        • Консольные фундаменты
      • Кронштейны
        • Кронштейны однорожковые
        • Кронштейны двухрожковые
        • Кронштейны трехрожковые
      Фильтр по параметрам
      Сортировка
      По популярности (возрастание)
      • По популярности (возрастание)
      • По популярности (убывание)
      • По алфавиту (возрастание)
      • По алфавиту (убывание)
      • По цене (возрастание)
      • По цене (убывание)
      Высота опоры (м)
      1
      2
      2
      3
      3
      Размер фланца (мм)
      190
      280
      370
      460
      550
      Межцентровое расстояние (мм)
      140
      215
      290
      365
      440
      Диаметр крепежных отверстей (мм)
      16
      22
      28
      34
      40
      Кол-во отверстий
      4
      6
      8
      10
      12
      Вес, кг
      15
      66
      117
      167
      218
      Диаметр трубы ЗДФ (мм)
      108
      162
      217
      271
      325
      Выбрано 0 Показать
      Выбрано 0 Показать
      Новости
      Все новости
      16 мая 2025
      Монтаж опор освещения: что нужно знать перед началом работ
      6 мая 2025
      Открыли склад готовой продукции в Казахстане
      5 мая 2025
      Предприятие Энерго-Арсенал увеличило выручку на 23% по итогам I квартала 2025 года
      Каталог
      Опоры освещения
      Кронштейны
      Закладные детали фундамента
      Рамные опоры дорожных знаков
      Светофорные опоры
      Мачты связи
      Основное
      Главная
      О компании
      Производство
      Выполненные проекты
      Наличие на складе
      Дополнительно
      Дилерам
      Новости
      Наши контакты
      +73532486541
      info@itm-pro.ru
      Оренбург, ул. 8 Марта, 15
      2025 © ООО "Энерго-Арсенал". Все права защищены.
