Несиловые опоры освещения в Оренбурге

Несиловые опоры освещения в наличии

Несиловые опоры освещения – это стальные опоры, которые применяются для организации освещения открытых территорий, таких как автодороги, улицы, территории промышленных предприятий.

Особенности несиловых опор освещения

Несиловые опоры освещения изготавливаются из стали толщиной от 3 до 4 мм. В отличие от силовых опор, на несиловые не допускается размещение дополнительных конструкций.

Какие конструкции можно размещать на несиловых опорах освещения?

• Кронштейн для опор освещения с уличными светильниками

• Дорожные знаки небольшого размера

• Видеокамеры, датчики движения.

Несиловые опоры освещения запрещено устанавливать в регионах с повышенной ветровой нагрузкой. Данные опоры освещения предусмотрены для установки в регионах, соответствующих 1-3 ветровому району.

К несиловым опорам освещения подвода питающего кабеля возможен только под землей. Подвес проводов не допускается, так как ведет к дополнительной нагрузке, которую несиловые опоры не способны выдержать.

Подземный подвод кабеля – это сопособ подвода электрического провода к опоре освещения снизу. В этом случае питающий кабель прокладывается под землей. Возможно обслуживание места подключения через специальный «лючок», который размещён в нижней части опоры.

Для несиловых опор освещения допускается монтаж кронштейнов любых типов и установка светильников (от 1 до 6).

Типы несиловые опоры освещения

Граненые несиловые опоры

Граненые несиловые опоры изготавливаются из листовой стали, являются надежным и утилитарным решением для обеспечения освещения наружных территорий. Сечение конструкций граненых несиловых опор имеет форму правильного многоугольника (от 8 до 16 граней).

Трубчатые несиловые опоры

Трубчатые несиловые опоры производятся из трубного проката различных диаметров. Столб трубчатых несиловых опор изготовлен из одной или нескольких стальных труб, соединённых при помощи сварки.

Круглоконические несиловые опоры

Круглоконические несиловые опоры производят из листовой стали технологией формовки, благодаря чему такие опоры имеют гладкий ствол и становятся более устойчивыми за счет опущенного центра тяжести, который обеспечивает коническая форма.

Производство несиловых опор освещения

Этапы производства несиловых опор освещения напрямую связаны с их типом.

Производство граненых несиловых опор освещения

1. Подготовка листовой стали

2.  Плазменная раскройка

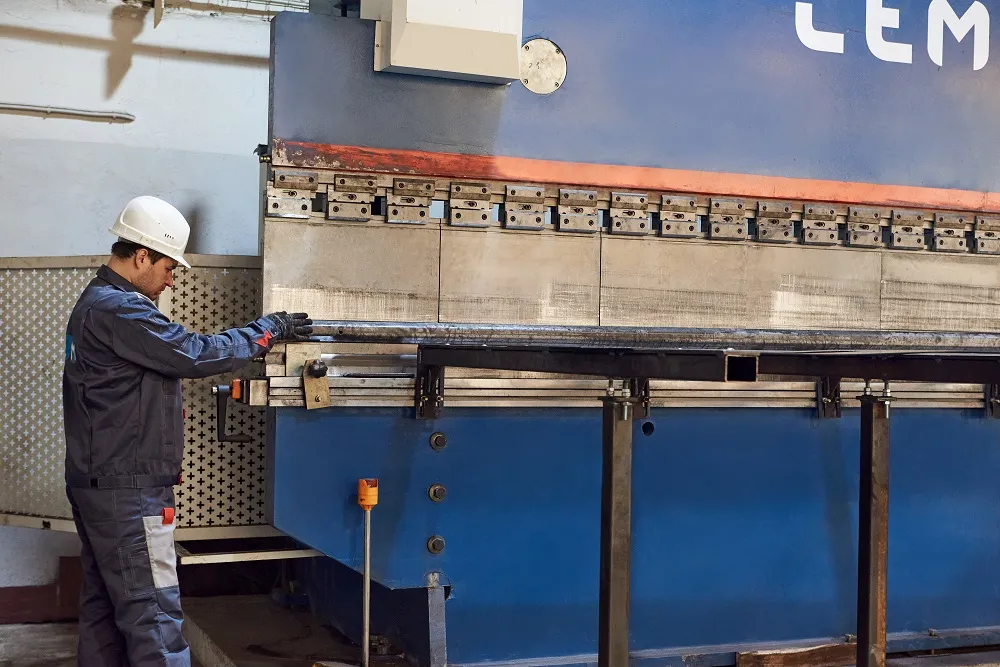

3. Гибочный пресс, на котором опоре придается граненая форма

4. Продольной автоматическая сварка

5. Приварка фланца (для фланцевых опор освещения)

6. Шлифовка сварных швов

7. Подготовка посадочного места для кронштейна

8.  Контроль качества

9.  Антикоррозийное покрытие горячим цинком.

Производство трубчатых опор освещения

1. Подготовка цельнотянутых бесшовных труб необходимого диаметра

2. Плазменная резка для придания необходимой длины

3. Соединение труб между собой путем сварки (внизу всегда устанавливаются трубы большего диаметра)

4. Приварка фланца (для фланцевых опор)

5. Шлифовка сварных швов

6. Подготовка посадочного места для кронштейна, к которому будут крепиться уличные светильники

7. Контроль качества

8 Антикоррозийное покрытие: горячий цинк.

Производство круглоконических опор освещения

1. Подготовка листовой стали

2.  Плазменная раскройка

3. Формовка стали для придания круглоконической формы заготовке

4. Продольной автоматическая сварка

5. Приварка фланца (для фланцевых опор освещения)

6. Шлифовка сварных швов

7. Подготовка посадочного места для кронштейна

8.  Контроль качества

9.  Антикоррозийное покрытие горячим цинком.

Комплектация несиловых опор освещения

Несиловая опор освещения – это металлический столб. Для организации уличного освещения используются следующие комплектующие:

• Кабель, который подводят исключительно подземным способом

• Для крепления светильника к опоре нужен кронштейн. На кронштейне возможно размещение от 1 до 4 светильников

• Уличные светильники

• Для фланцевых опор освещения используются закладные детали фундамента. Данный способ установки позволяет легко демонтировать фланцевую опору освещения для дальнейшей замены или переноса на другую территорию не повреждая фундамент.

 Необходимо отметить, что при желании заказчика возможна установка дополнительной комплектации опоры наружного освещения цоколем. Цоколь является декоративным элементом, который полностью скрывает место крепления опоры к закладной детали. Цоколь обеспечивает защиту несиловой опоры освещения и составляющих элементов от попадания влаги и внешних физических воздействий.

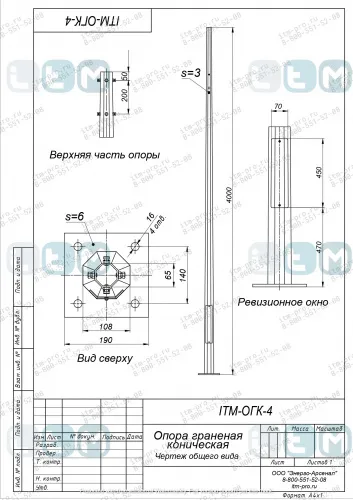

Чертеж несиловой опоры освещения

Покрытие несиловых опор освещения

Согласно требованиям ГОСТ 9.307 несиловые опоры освещения должны быть покрыты горячим цинком, также существует дополнительное покрытие порошковой краской по палитре RAL.

Преимущество покрытия несиловых опор освещения цинком - создание электрохимической защиты. Нанесение цинка на поверхность металла способствует обеспечению защитной барьерной пленки. Пленка способна эффективно предотвратить контакт металла с внешней средой и снизить риск коррозии. Защитная пленка цинка сохраняется до конца использования несиловых опор освещения.

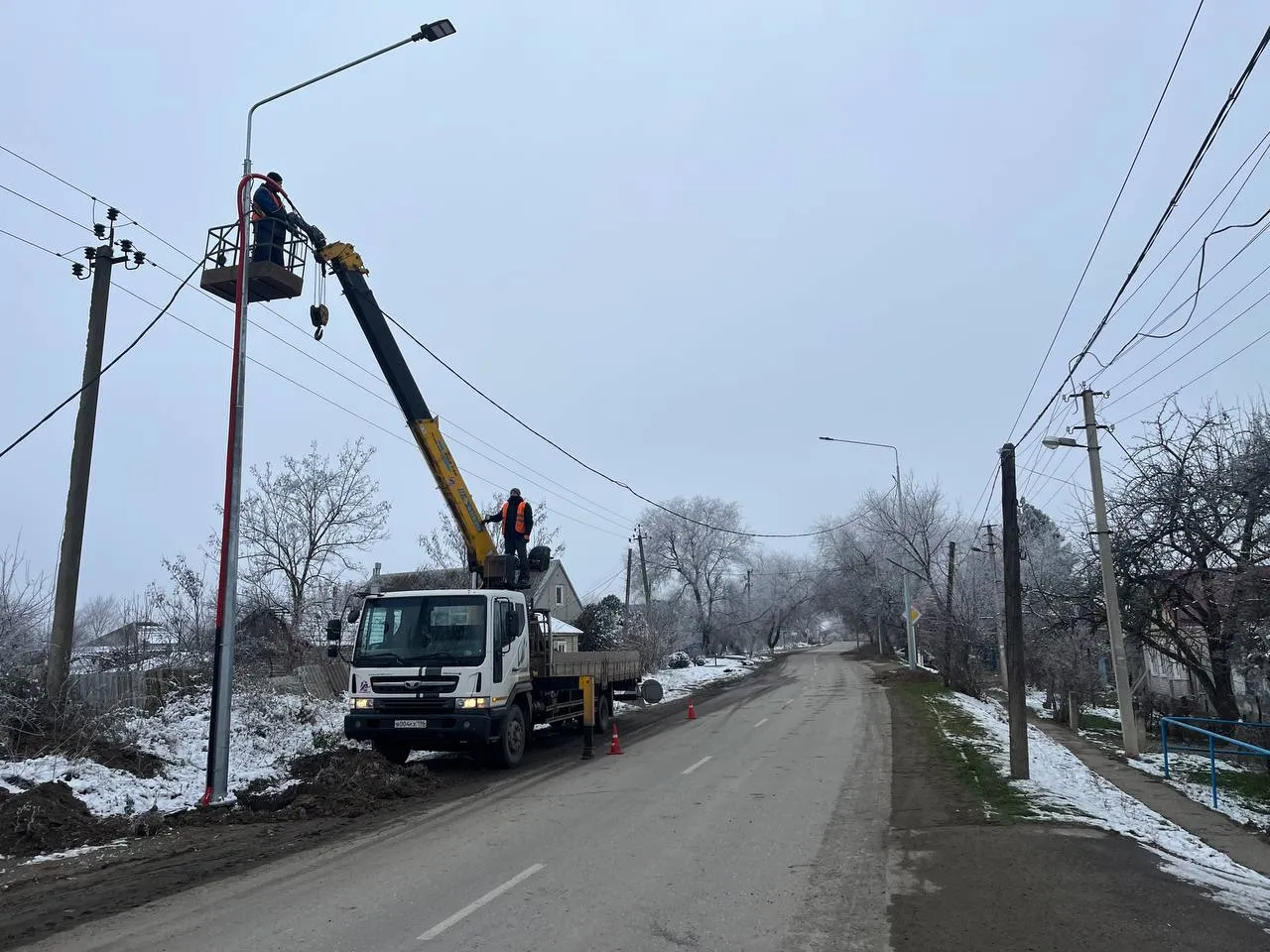

Монтаж несиловых опор освещения

1. Прямостоечные несиловые опоры

Монтаж прямостоечных несиловых опор освещения осуществляется путём фиксации нижней части опор в котловане с заливкой конструкции бетоном. В среднем глубина котлована составляет 2 - 2,5 метра. В случае демонтажа - дальнейшая установка прямостоечных несиловых опор в этом же месте невозможна.

2. Фланцевые несиловые опоры

Установка фланцевых несиловых опор освещения осуществляется методом присоединения опоры к закладному элементу фундамента при помощи шпилек или болтов. Сама закладная деталь предварительно бетонируется в грунт. Главная особенность такой установки состоит в том, что она позволяет демонтировать фланцевую силовую опору для замены или последующей установки на другой территории.

Кабель несиловых опор освещения подводится только подземным способом. Автомат и распределительная коробка размещается в ревизионный люк, который находится в нижней части конструкции. Дополнительные конструкции на несиловые опоры освещения подвешивать нельзя.

Купить несиловые опоры освещения

Завод Энерго-Арсенал выпускает следующие виды несиловых опор освещения:

• Опоры НФГ – это опоры фланцевые граненые несиловые

• Опоры ОГК – это опоры граненые конические несиловые. От опор НФГ отличаются диаметром ствола.

• Опоры НФ - опоры несиловые фланцевые трубчатые.

Несиловые опоры освещения НФГ и ОГК имеют внешнее сходство, но отличаются конструктивами. Основное отличие несиловых опор освещения НФГ и ОГК  друг от друга - размеры верхнего и нижнего диметра. В случае, если несиловые опоры освещения ОГК изготовят по параметрам НФГ, основным отличием будет являться только размер фланца.

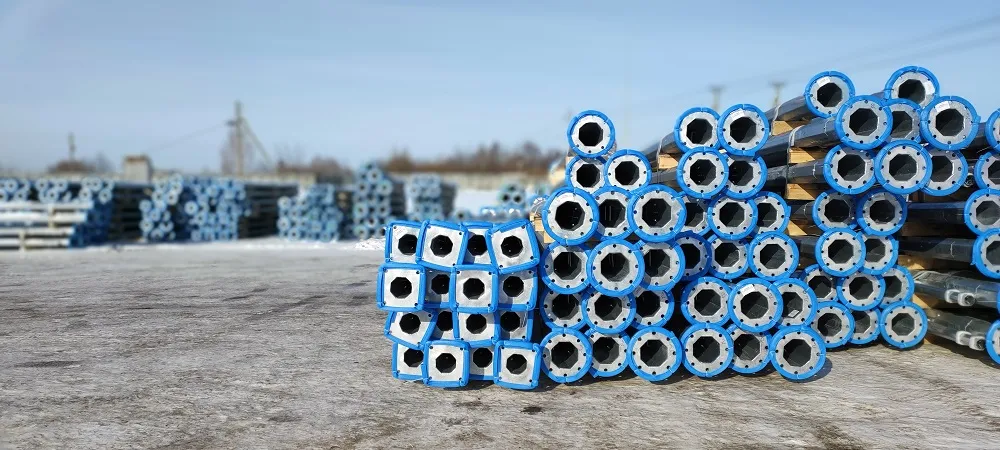

Несиловые опоры освещения в наличии:

Опоры освещения НФГ:  НФГ-8,0-0,5-ц; НФГ-9,0-0,5-ц; НФГ-10,0 (0,75)-0,5-ц и другие под заказ.

Опоры освещения ОГК: ОГК-8; ОГК-9; ОГК-10.

Цена несиловые опор освещения зависит от выбранной высоты и максимально допустимой нагрузки на опору, необходимости в порошковой покраске и требуемого количества.

Возможна как доставка несиловых опор освещения, так и самовывоз с производства.

Чтобы купить несиловые опоры освещения и узнать цену – заполните заявку на сайте или напишите на почту info@itm-pro.ru

Возможна комплектация опор освещения уличными светильниками собственного производства. Гарантия на светильники составляет от 5 лет.
